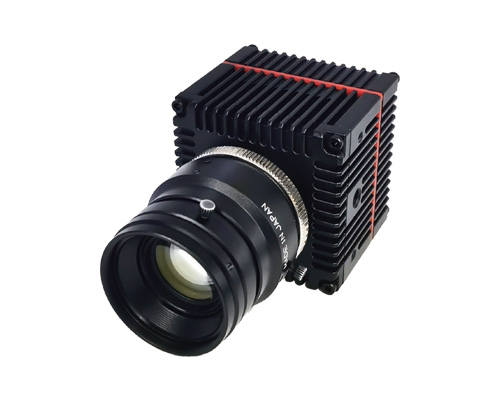

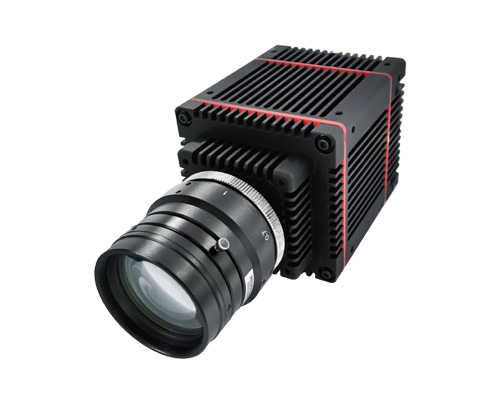

產品簡介
相機采用InGaAs焦平面TEC制冷探測器，分辨率包含640x512、1280x1024，像元間距為15μm，響應波段為：0.9μm-1.7μm。具備一級/二級TEC制冷功能，進一步降低了讀出噪聲。整機采用集成化、模塊化設計，具有靈敏度高、體積小、重量輕、功耗低、接口豐富等特點，易于客戶集成使用。相機已實現100%全國產化。短波紅外相機可廣泛應用于天文成像、生物醫療、工業監測、機器視覺等應用領域。
產品特點
· 采用TEC深度制冷，結合精準控溫，溫差可達40℃；
· 非均勻校正，盲元補充、時域?yàn)V波、空域?yàn)V波、DDE、IDE；
· 小型化，低功耗，高幀頻；
· 高信噪比、低暗電流、低噪聲；
· 100%全國產化。
技術指標
短波TEC制冷機芯 | ||||
| 技術指標 | 一級制冷(SIRS02) | 二級制冷(SIRS03) | 全國產化(SIRS04) | |
| 性能指標 | 探測器類型 | InGaAs焦平面 | ||
| 工作波段 | 0.9μm~1.7μm | |||
| 分辨率 | 640×512/1280×1024 | 640×512 | 640×512/1280×1024 | |
| 像元間距 | 15μm | |||
| 量子效率 | >70% | |||
| 制冷方式 | TEC | |||
| 制冷溫度 | -20℃ | -40℃ | -20℃/-40℃ | |
| 功能指標 | 圖像幀頻 | 內同步25/50/100Hz，外觸發1~100Hz | ||
| 曝光時間 | 10μs~1幀周期； | |||
| 圖像處理 | 自動曝光；自動增益；非均勻性校正；自動調光；圖像增強，盲元替換；區域鏡像等 | |||
| 電子變倍 | ×2 | |||
| 線性度 | ≤0.8％（灰度范圍3000-13000） | |||
| 環境適應性 | 工作溫度 | -40℃~+70℃ | ||
| 存儲溫度 | -45℃~+75℃ | |||
| 物理特性 | 外形尺寸 | ≤50mm×50mm×55mm | ≤51mm×55mm×55mm | ≤50mm×50mm×55mm |
| 重量 | ≤200g | ≤180g | ≤250g | |
| 接口 | 數字輸出 | CameraLink/SDI | ||
| 模擬輸出 | PAL | |||
| 外部觸發 | RS422 /LVDS/LVTTL | |||
| 控制接口 | RS422 | |||
| 供電電源 | DC12V±1V / DC24V±1V | |||
| 功耗 | ＜5W@25℃ | ＜10W@25℃ | ＜5W@25℃ | |
成像效果
