產品簡介

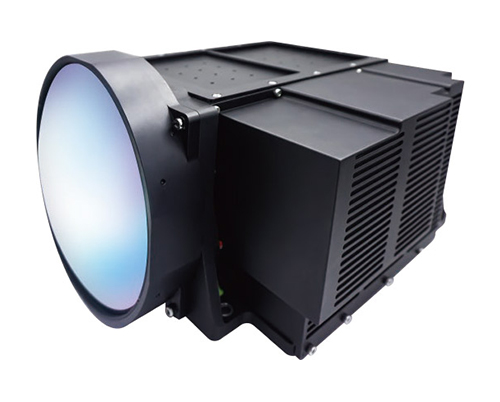

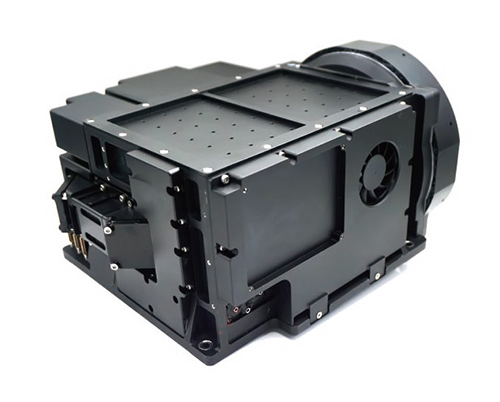

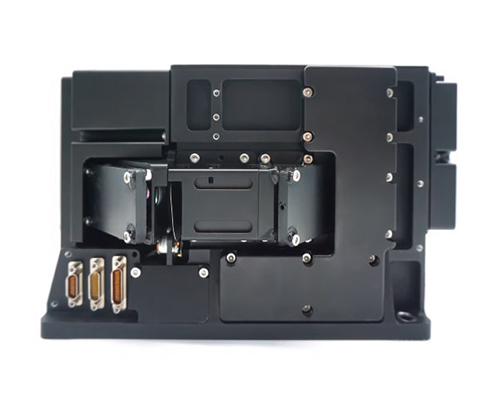

中波制冷640連續變焦熱像儀，由大變倍比的連續變焦鏡頭和高靈敏度成像探測組件組成。鏡頭焦距22mm~700mm，光學變倍比為30倍。采用緊湊型光學設計和精密型結構設計，生產過程中采用特殊的結構加工工藝、高精密的光機裝調工藝和先進伺服控制技術。成像探測組件分辨率640x512@15μm，采用低噪聲高靈敏度成像技術，具有自適應非均勻校正、噪聲濾波、大動態范圍圖像增強、自動調光等智能化圖像處理算法。具備體積小、重量輕、焦距長、看得遠、大變倍比、高精度光軸一致性、全程清晰成像等特點。成像探測組件具備超強的環境適應能力，能夠長時間在高溫、低溫等極端環境下清晰穩定成像。
產品特點
· 結構緊湊、體積小、重量輕、焦距長、看得遠；
· 連續變倍過程光軸一致性高，不大于2個像素；
· 產品具備30倍的超大光學變倍比；
· 具備超強的環境適應能力，能夠長時間在高溫、低溫環境下清晰成像。
技術指標
| 大變倍比連續變焦熱像儀 | ||
| 性能指標 | 探測器分辨率 | 640×512 |
| 探測器相對孔徑 | F4 | |
| 工作波段 | 3.7μm~4.8μm | |
| 作用距離 | 對2.3m×2.3m目標識別距離≥25km | |
| 視場角 | 24.0ox19.3o~0.78ox0.63o | |
| 視場轉換時間 | ≤8s | |
| 視場輸出精度 | ≤2% | |
| 光軸一致性 | ＜2個像素 | |
| 光軸重復精度 | ≤1個像素 | |
| 光軸穩定s性 | 振動前后小視場光軸穩定性誤差≤2個像素 | |
| 全溫度范圍變化，小視場光軸穩定性誤差≤5個像素 | ||
| 調焦范圍 | 5m～∞ | |
| MRTD | MRTD(33cyc/mrad)≤450mK | |
| NETD | NETD≤30mK（75%FOV，時域） | |
| 自動聚焦時間 | ≤3s | |
| 啟動時間 | ≤7min | |
| 產品重量 | ≤9.5 kg | |
| 供電范圍 | DC25V～DC30V | |
| 典型功耗 | ≤25W | |
| 功能指標 | 具備全程連續變焦功能，且切換全程圖像清晰 | |
| 具備非均勻性校正功能 | ||
| 具備高亮抑制功能 | ||
具備極性轉換、對比度調節、亮度調節、十字線加載/消隱和記憶、圖像增強、圖像翻轉、圖像鏡像、狀態記憶及累計工作時間等功能 | ||
| 具備調焦、自動聚焦功能 | ||
| 具備加電、周期和維護自檢及故障上報功能 | ||
| 具備上報溫度值的功能 | ||
| 具備輸出當前視場值的功能 | ||
| 具備調焦參數與焦距、溫度的自適應匹配功能 | ||
| 環境適應性 | 工作溫度 | -45℃～+70℃ |
| 存儲溫度 | -55℃～+70℃ | |
| 國產化情況 | 100%全國產化 | |

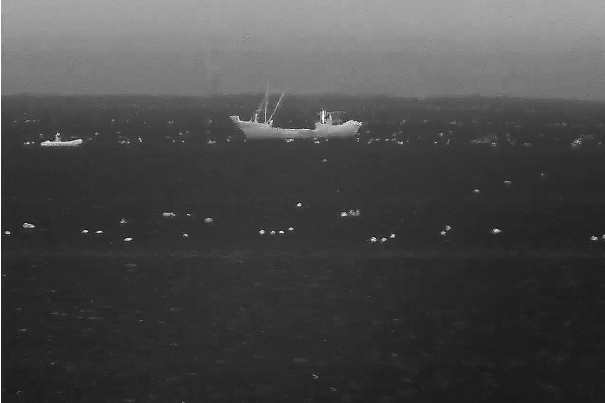

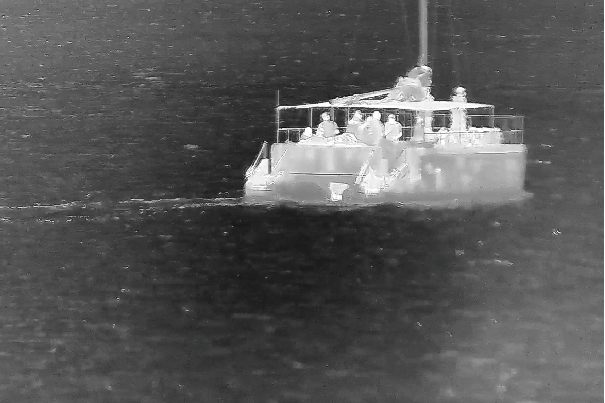

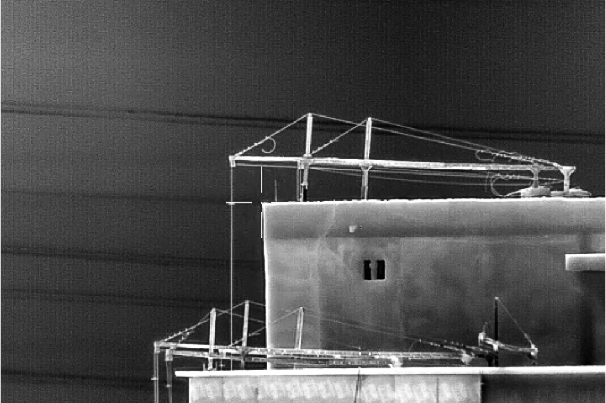

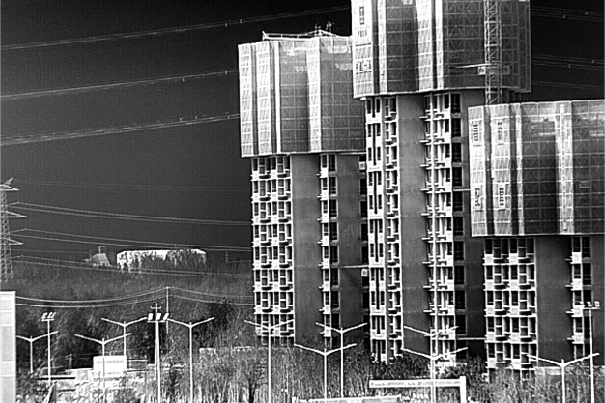

成像效果
