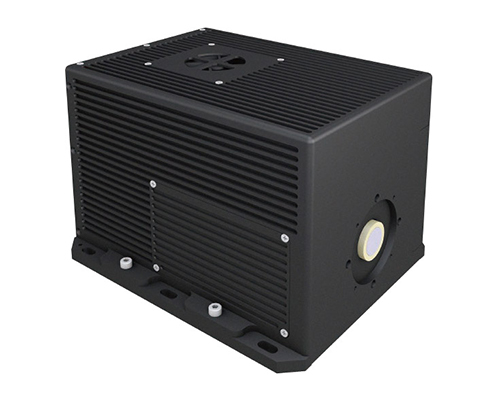

產品簡介
長波制冷紅外熱像儀采用高靈敏度MCT焦平面探測器，斯特林制冷，光譜響應范圍7.7μm-9.3μm。采用自適應非均勻性校正技術，圖像噪聲濾波、增強、自動調光等智能化圖像處理法，保證了產品良好的成像質量。具有靈敏度高、尺寸小、模塊化設計易于集成，可全天候工作，產品功能齊全，接口豐富，可靠性高，擴展性強，可廣泛應用于工業監測、消防預警、周視搜索、特性測量、熱像觀瞄、科學研究和紅外識別等領域。
產品特點
· 自適應非均勻性校正技術；
· 640×512產品，幀頻可達200Hz;
· 高線性度、高穩定性、高重復性，可應用于輻射特性測量；
· 支持多種視頻輸出：PAL/NTSC/CameraLink/GigE/SDI/光纖；
· 接受寬譜段（7.7μm~11.1μm）、高幀頻等特殊化定制。
技術指標
| 長波制冷型機芯 | |||
| 技術指標 | 多接口 | 小型化 | |
| 性能指標 | 分辨率 | 640x512 | |
| 像元尺寸 | 15μm/25μm | ||
| F數 | 2.0 | ||
| 探測器材料 | HgCdTe | ||
| 波長范圍 | 7.7μm～9.3μm | ||
| 探測器NETD | ≤22mK, @25℃ | ||
| 制冷方式 | 斯特林制冷 | ||
| 制冷時間 | ＜8min（常溫) | ||
| 同步 | 內同步/外同步 | ||
| 功能指標 | 幀頻 | 50Hz/100Hz | |
| 積分時間 | 50μs～1300μs | ||
| 積分檔位 | 8檔默認配置為100μs、200μs、300μs、400μs、500μs、600μs、800μs、1000us八檔可調， 同一檔位可對應不同校正系數供相應溫度環境調用 | ||
| 亮度/對比度 | 手動/自動 | ||
| 圖像算法 | 調光、增強、極性選擇、濾波、非均勻校正、盲元去除、電子放大 | ||
| 鏡像 | 水平、垂直、對角 | ||
| 電源保護 | 過壓、過流、欠壓、反接保護 | ||
| 環境適應性 | 工作溫度 | -40℃～+60℃ | |
| 存儲溫度 | -45℃～+70℃ | ||
| 沖擊 | 加速度30g，11ms半正弦分布 | ||
| 振動 | 5~500Hz，2.73g，15min，三軸 | ||
| 物理特性 | 尺寸 | ≤180mm×151.5mm×130mm | ≤150mm×80mm×91mm |
| 重量 | ＜3kg | ＜1kg | |
| 鏡頭接口 | 可定制 | ||
| 接口 | 輸入電壓 | 20V ~32V/3A | 24V±2V/2A |
| 穩定功耗 | ≤25W @20℃ | ≤17W @20℃ | |
| 視頻輸出 | PAL/NTSC/CameraLink/GigE/SDI/光纖 | PAL/NTSC/CameraLink | |
| 通信接口 | RJ45標準網口/RS422串口 | RS422串口 | |
| 外同步接口 | RS422/LVDS/LVTTL | ||

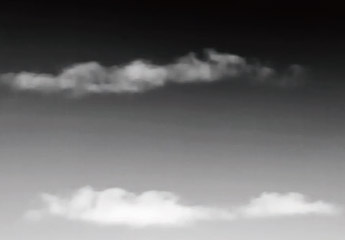

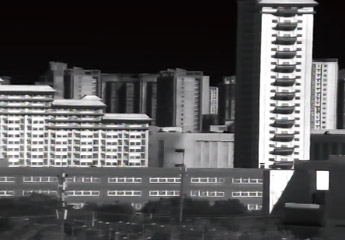

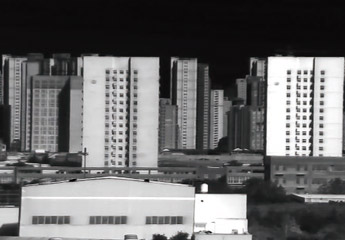

成像效果
