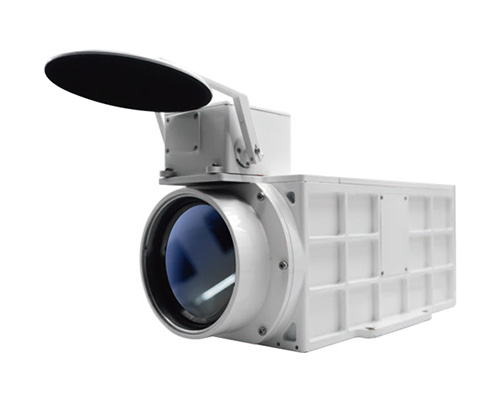

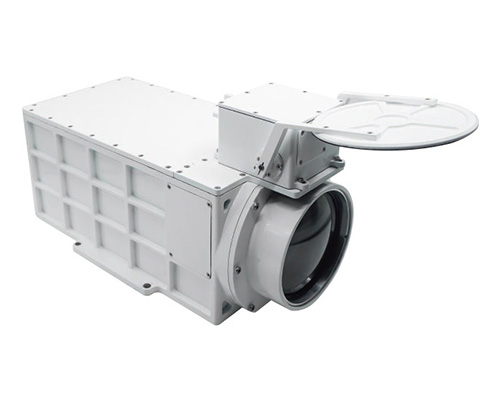

產品簡介
長波640制冷變焦紅外熱像儀配置使用分辨率640×512、像元尺寸15μm的斯特林制冷長波探測器，同時配置有40mm～200mm的連續變焦長波紅外鏡頭。熱像儀的工作波段為7.7μm～9.3μm。熱像儀配置有自適應非均勻性校正、圖像噪聲濾波、自動增強、自動調光、多本底校正、多溫度自適應等多種智能化圖像處理算法。紅外鏡頭具備電動變倍、電動調焦、一鍵聚焦和電動鏡頭蓋功能。紅外鏡頭全程連續變倍、清晰成像；變倍過程中，全程光軸一致性不大于2個像素，光軸重復精度不大于1個像素；熱像儀結構緊湊，體積小，重量輕，具備良好的自我防護性和環境適應性，可直接應用于外場使用的各種光電經緯儀、光電轉塔等平臺。
產品特點
· 自適應非均勻校正技術；
· 元器件國產化，全部技術自主可控；
· 高線性度、高穩定性、高重復性，可用于輻射特性測量；
· 結構緊湊，體積小，重量輕；
· 光軸穩定性高，光軸一致性≤2像素；
· 電動控制鏡頭蓋，可兼容手動操作。
技術指標
| 長波640制冷變焦紅外熱像儀 | ||||
| 性能指標 | 分辨率 | 640×512 | ||
| 像元尺寸 | 15μm | |||
| F數 | 2.0 | |||
| 焦距 | 40mm~200mm | |||
| 工作波段 | 7.7μm~9.3μm | |||
| 光軸一致性 | ≤2像素 | |||
| 制冷方式 | 斯特林制冷 | |||
| 制冷時間 | ≤6min | |||
| 功能指標 | 變倍和調焦 | 電動 | ||
| 鏡頭蓋控制 | 手動/電動 | |||
| 幀頻 | 50Hz/100Hz | |||
| 積分時間 | 10μs~1300μs | |||
| 積分檔位 | 可存儲8檔校正系數，并可實時切換 | |||
| 電子放大 | ×2、×4 | |||
| 光學口徑 | ≥100mm | |||
| 同步 | 內同步/外同步 | |||
| 圖像算法 | 非均勻校正，圖像濾波，細節增強，盲元校正，黑熱/白熱切換 | |||
| 視場 | 3.5° ~17.5°（對角線）連續可變，全程圖像清晰 | |||
| 調焦范圍 | 20m~∞，全程調整時間≤3s | |||
| 焦距精度 | 焦距反饋精度＜2%，指定焦距值時定位精度＜2% | |||
| 一鍵聚焦時間 | ≤2s | |||
| 鏡像 | 水平、垂直、對角 | |||
| 自檢 | 開機自檢、周期自檢、維護自檢 | |||
| 環境適應性 | 工作溫度 | -40℃～+60℃ | ||
| 存儲溫度 | -55℃～+70℃ | |||
| 密封等級 | 不低于IP66 | |||
| 物理特性 | 外形尺寸 | ≤375mm×195mm×210mm（鏡頭蓋閉合狀態） | ||
| 重量 | ≤9.0kg | |||
| 接口 | 供電電源 | DC +24V±1V，3A | ||
| 穩態功耗 | ≤40W | |||
| 通信接口 | RS422 | |||
| 視頻輸出 | PAL/CameraLink/光纖 | |||

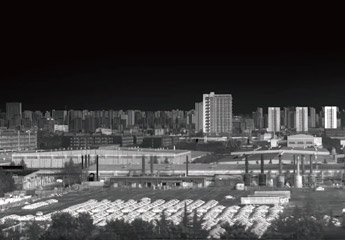

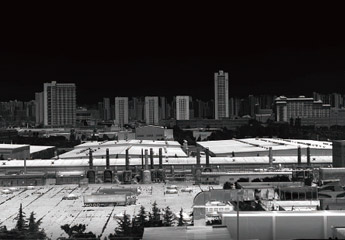

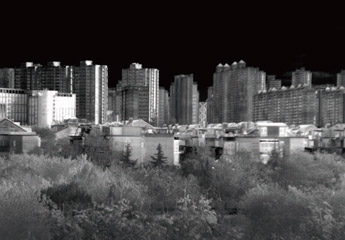

成像效果
