產品簡介

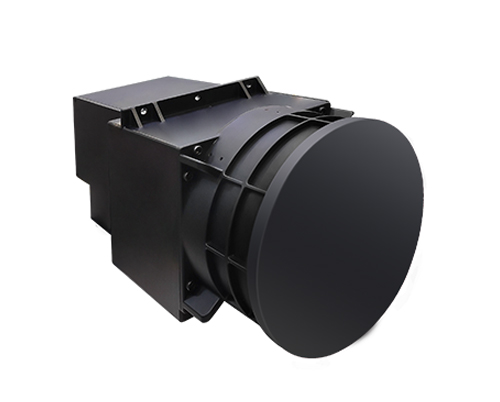

衛星紅外成像光譜儀由中長波紅外成像機芯與多光譜紅外光學系統組成，其中由光譜成像機芯光學中波制冷紅外探測器、長波制冷紅外探測器、成像測量電路、驅動控制電路、濾波模塊和抗輻照結構組成。光譜響應范圍3.7μm~4.8μm、7.7μm~9.5μm，搭配雙波段紅外光學鏡頭通過切入光學系統窄帶濾光片可實現多光譜測量成像。
產品采用非均勻校正、盲元補償、圖像濾波、圖像增強、線性拉伸、自動調光等智能化圖像處理算法，保證了產品良好的成像質量和特性測量，具有靈敏度高、易于集成，接口豐富，可靠性高，擴展性強等特點，可全天時工作。
產品特點
· 具有雙波段成像交替輸出、單波段成像輸出功能；
· 固定通道測量和多通道測量成像功能；
· 具有溫度調焦補償和自動聚焦功能；
· 具有高穩定性≤±0.1%、重復性≤±0.5%、線性度≤1%；
· 具有4路步進電機控制和10路以上溫度測量功能；
· 具有外同步和模擬遙測功能；
· 具有抗單粒子翻轉、單粒子鎖定等空間輻照功能；
· 具有真空環境下長期工作能力。
技術指標
| 衛星紅外成像光譜儀 | ||||
| 中波制冷光譜儀 | 像元數 | 320×256 | ||
| 像元大小 | 30μmx30μm | |||
| 工作波段 | 3.7μm~4.8μm | |||
| 非均勻性 | 0.5%（積分時間3ms@25℃） | |||
| NETD | 12mK | |||
| 長波制冷光譜儀 | 像元數 | 320×256 | ||
| 像元大小 | 30μmx30μm | |||
| 工作波段 | 7.7μm~9.5μm | |||
| 非均勻性 | 0.5%（積分時間400μs@25℃） | |||
| NETD | 18mK | |||
| 旋轉濾光輪 | 工作模式 | 定位模式、輪詢模式 | ||
| 濾光片孔位 | 中波、長波各6孔位 | |||
| 定位誤差 | 1.8° | |||
| 轉速誤差 | 1% | |||
| 其他參數 | 幀頻 | 40Hz/20Hz/10Hz/5Hz/2.5Hz | ||
| 可存儲標定系數 | 各12組 | |||
| 穩定性 | ≤±0.1％ | |||
| 重復性 | ≤±0.5％ | |||
| 線性度 | ≤1％ | |||
| 電氣接口 | 視頻輸出 | CameraLink | ||
| 通信接口 | CAN2.0 | |||
| 外同步方式 | RS422 | |||
| 遙測接口 | 模擬遙測 | |||
| 環境適應性 | 溫度沖擊 | 試驗溫度：-45℃~+70℃，循環次數：10個循環 | ||
| 熱循環 | 試驗溫度：-35℃~+60℃，循環次數：20個循環 | |||
| 熱真空 | 試驗溫度：-35℃~+60℃ | |||

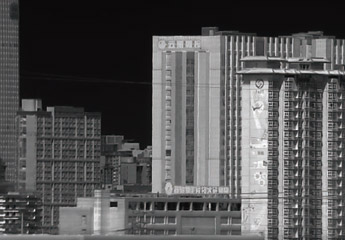

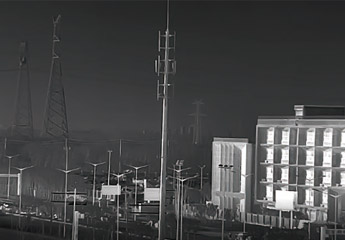

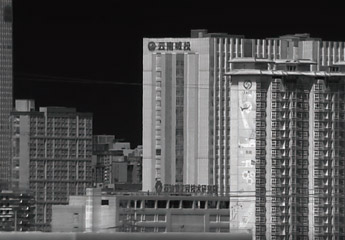

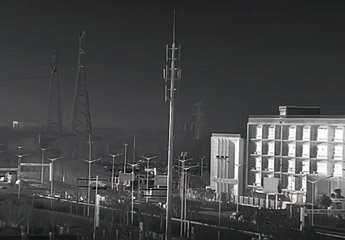

成像效果
