產品簡介

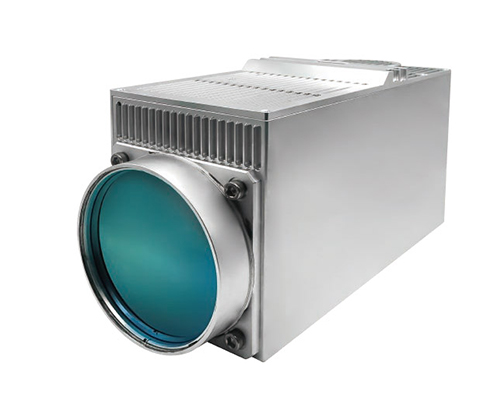

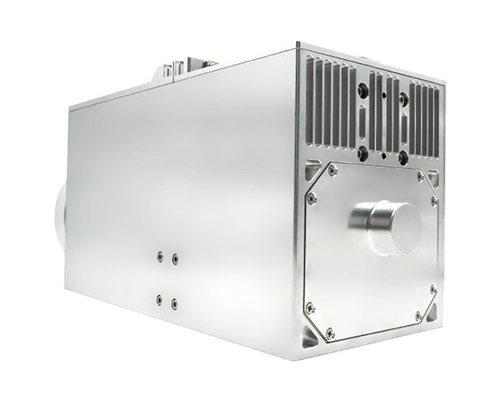

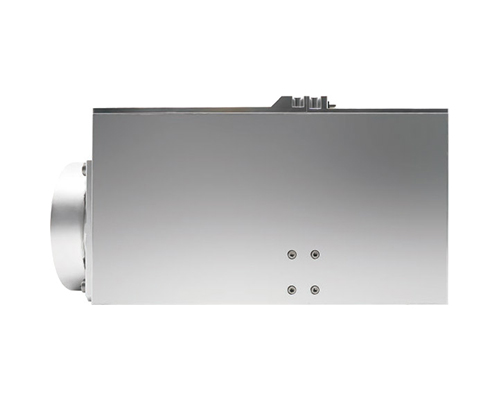

多檔回掃型連續變焦紅外熱像儀采用高精度、快響應、回掃系統進行閉環控制，對轉臺連續旋轉產生的像移量進行補償，轉臺或周掃平臺旋轉一周后，設備可對周圍360°范圍內目標進行搜索掃描、警戒，當發現可疑目標后根據系統指令或控制策略轉入凝視跟蹤模式，設備廣泛應用于高精度光電搜索系統、搜跟一體光電系統中。
產品特點
· 折轉光路設計，結構緊湊、體積??；
· 大、中、小視場多檔回掃設計；
· 圖像增強、自動調光、噪聲濾波等智能化圖像處理算法。
技術指標
| 多檔回掃型連續變焦紅外熱像儀 | ||
| 性能指標 | 探測器 | 中波制冷640×512@15μm |
| 工作波段 | 3.7μm~4.8μm | |
| F數 | 4.0 | |
| 焦距 | 40mm~360mm | |
| 跟蹤視場 | 1.53゜x1.22゜～13.68゜x10.97゜ | |
| 搜索視場 | 小視場：1.53゜×1.22゜，適應搜索速度≥60゜/s | |
| 中視場：3.06゜×2.44゜，適應搜索速度≥120゜/s | ||
| 大視場：9.15゜×7.32゜，適應搜索速度≥360゜/s | ||
| 光軸一致性 | ≤2像素（小視場變倍至大視場） | |
| 小視場重復精度 | ≤2像素 | |
| 視場輸出精度 | ≤4%（跟蹤模式） | |
| 視場到位精度 | ≤2%（跟蹤模式） | |
| 光學畸變 | ≤1.5% | |
| 光學傳函（MTF） | 中心視場≥0.3，0.7視場≥0.2（特征頻率下測試） | |
| 最小可分辨溫差（MRTD） | ≤0.25K（跟蹤模式，環境溫度為25℃，特征頻率下行測試） | |
| ≤0.45K（搜索模式，環境溫度為25℃，特征頻率下進行測試） | ||
| 功能指標 | 具有連續變焦、多視場切換功能 | |
| 具有大、中、小三個視場下回掃功能 | ||
| 具有手動調焦、自動調焦和距離調焦功能 | ||
| 具有快門校正、背景校正功能 | ||
| 具有極性轉換、增益調節、亮度調節、圖像增強和幀同步輸出功能 | ||
| 具有開機自檢和指令自檢功能 | ||
| 具有全壽命累計工作時間查詢功能 | ||
| 環境適應性 | 工作溫度 | -40℃～+65℃ |
| 存儲溫度 | -50℃～+70℃ | |
| 沖擊 | 滿足功能性沖擊執行，沖擊量值20g，時間11ms，后峰鋸齒波。 沖擊方向：光軸方向。 | |
| 物理特性 | 外形尺寸 | 113mm×143.5mm×293.1mm |
| 重量 | ≤5kg | |
| 接口 | 接口 | DC24V±2V |
| 功耗 | ≤60W（穩態），≤100W（峰值） | |
| 視頻輸出 | CameraLink/PAL | |
| 通信接口 | RS422 | |
成像效果
