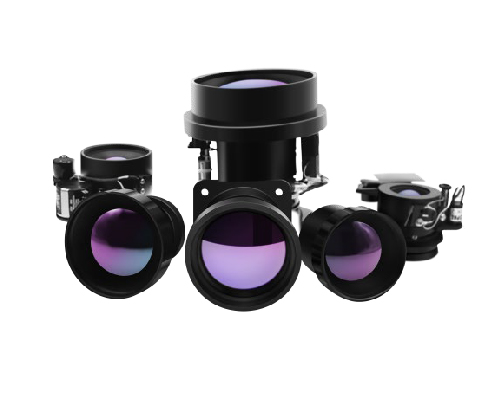

產品簡介
長波紅外系列鏡頭是專為長波紅外波段（LWIR,8~12μm）設計的定焦、變焦鏡頭，適配常規非制冷長波紅外探測器，具有近衍射極限性能。產品采用獨特的光學技術和獨有的紅外圖像與增強算法，能夠滿足在各類復雜目標場鏡中的應用。具有高圖像對比度、低畸變、結構緊湊、功耗低等特點。廣泛應用于車載觀瞄、機載吊艙、城市安全監控、森林防火預警等場景，可實現24小時各種復雜環境下不間斷監視，監控范圍廣。
可以根據客戶要求進行定制化生產及開發。
技術指標
| 長波非制冷紅外調焦鏡頭 | ||||||
| 焦距 | F數 | 工作波段 | 視場角(H×V) | 探測器規格 | 調焦范圍 | 調焦方式 |
| 4.6mm | 1.0 | 8~12μm | 99.56°×86.83° | 640*512,17μm | 0.5m~∞ | 手動 |
| 8mm | 1.0 | 8~12μm | 68.4°×57.1° 44.39°×34.0° | 640*512,17μm 384*288,17μm | 0.3m~∞ | 電動/手動 |
| 13mm | 1.0 | 8~12μm | 45.4°×37.0° 28.19°×21.32° | 640*512,17μm 384*288,17μm | 0.5m~∞ | 手動 |
| 15mm | 1.0 | 8~12μm | 39.9°×32.4° 24.55°×18.53° | 640*512,17μm 384*288,17μm | 0.3m~∞ | 電動/手動 |
| 25mm | 1.0 | 8~12μm | 24.55°×19.75° 14.87°×11.18° | 640*512,17μm 384*288,17μm | 0.5m~∞ | 電動/手動 |
| 35mm | 1.0 | 8~12μm | 17.67°×14.17° 10.65°×8.0° | 640*512,17μm 384*288,17μm | 1.5m~∞ | 電動/手動 |
| 50mm | 1.0 | 8~12μm | 19.75°×14.88° 12.41°×9.95° 7.47°×5.6° | 1024*768,17um 640*512,17μm 384*288,17μm | 1.5m~∞ | 電動/手動 |
| 75mm | 1.0 | 8~12μm | 8.3°×6.64° 4.98°×3.74° | 640*512,17μm 384*288,17μm | 3m~∞ | 電動/手動 |
| 100mm | 1.0 | 8~12μm | 6.22°×4.98° 3.74°×2.8° | 640*512,17μm 384*288,17μm | 5m~∞ | 電動/手動 |
| 120mm | 1.0 | 8~12μm | 5.19°×4.15° 3.11°×2.33° | 640*512,17μm 384*288,17μm | 20m~∞ | 電動 |
| 150mm | 1.0 | 8~12μm | 4.15°×3.32° | 640*512,17μm | 25m~∞ | 電動 |
| 180mm | 1.2 | 8~12μm | 3.46°×2.77° | 640*512,17μm | 25m~∞ | 電動 |
| 200mm | 1.3 | 8~12μm | 3.11°×2.49° | 640*512,17μm | 25m~∞ | 電動 |
10/32mm雙視場 | 1.0 | 8~12μm | 57.09°×44.39° 19.3°×14.53° | 384*288,17μm | 0.5m~∞ | 電動 |
15/60mm雙視場 | 0.9 1.1 | 8~12μm | 39.87°×32.36° 10.36°×8.3° | 640*512,17μm | 2m~∞ | 電動 |
25/75mm雙視場 | 1.0 | 8~12μm | 24.55°×19.75° 8.3°×6.64° | 640*512,17μm | 6m~∞ | 電動 |
25/120mm雙視場 | 1.2 | 8~12μm | 24.55°×19.75° 5.19°×4.15° | 640*512,17μm | 5m~∞ 25m~∞ | 電動 |
| 50/150mm雙視場 | 0.9 1.0 | 8~12μm | 12.41°×9.95° 4.15°×3.32° | 640*512,17μm | 10m~∞ 40m~∞ | 電動 |
10~50mm連續變焦 | 0.7 1.0 | 8~12μm | 57.09°×47.0° ~12.41°×9.95° | 640*512,17μm | 4m~∞ | 電動 |
15~60mm連續變焦 | 0.8 1.0 | 8~12μm | 39.87°×32.35° ~10.36°×8.3° | 640*512,17μm | 2m~∞ | 電動 |
25~75mm連續變焦 | 0.9 1.1 | 8~12μm | 24.55°×19.75° ~8.3°×6.64° | 640*512,17μm | 6m~∞ | 電動 |
25~100mm連續變焦 | 0.9 1.1 | 8~12μm | 24.55°×19.75° ~6.23°×4.98° | 640*512,17μm | 3m~∞ | 電動 |
25~225mm連續變焦 | 1.5 | 8~12μm | 24.55°×19.75° ~2.77°×2.21° | 640*512,17μm | 3m~∞ | 電動 |
30~120mm連續變焦 | 0.9 1.2 | 8~12μm | 20.55°×16.5° ~5.19°×4.15° | 640*512,17μm | 5m~∞ 25m~∞ | 電動 |
40~160mm連續變焦 | 0.9 1.2 | 8~12μm | 15.49°×12.41° ~3.89°×3.11° | 640*512,17μm | 6m~∞ | 電動 |
40~300mm連續變焦 | 1.5 | 8~12μm | 15.49°×12.41° ~2.08°×1.66° | 640*512,17μm | 6m~∞ | 電動 |
30~150mm連續變焦 | 1.0~1.1 | 8~12μm | 20.55°×16.5° ~4.15°×3.32° | 640*512,17μm | 5m~∞ 20m~∞ | 電動 |
| 30~150mm連續變焦 | 0.8 1.2 | 8~12μm | 20.55°×16.5° ~4.15°×3.32° | 640*512,17μm | 3m~∞ 20m~∞ | 電動 |
| 長波非制冷紅外無熱化鏡頭 | ||||||
| 焦距 | F數 | 工作波段 | 視場角(H×V) | 探測器規格 | 調焦范圍 | 調焦方式 |
| 9mm | 1.0 | 8~12μm | 62.3°×51.61° 39.9°×30.4° | 640*512,17μm 384*288,17μm | M34*0.75 | 定焦無熱化 |
| 15mm | 1.0 | 8~12μm | 39.9°×32.35° 24.55°×18.53° | 640*512,17μm 384*288,17μm | M34*0.75 | 定焦無熱化 |
| 25mm | 1.0 | 8~12μm | 24.55°×19.75° 14.87°×11.18° | 640*512,17μm 384*288,17μm | M34*0.75 | 定焦無熱化 |
| 35mm | 1.0 | 8~12μm | 17.67°×14.17° 10.65°×8.0° | 640*512,17μm 384*288,17μm | M34*0.75 | 定焦無熱化 |
| 47.2mm | 1.0 | 8~12μm | 16.39°×12.33° 13.15°×10.53° 7.91°×5.94° | 800*600,17μm 640*512,17μm 384*288,17μm | M35*0.75 | 定焦無熱化 |
| 50mm | 1.0 | 8~12μm | 12.41°×9.95° 7.47°×5.6° | 640*512,17μm 384*288,17μm | M34*0.75 | 定焦無熱化 |
60mm | 1.0 | 8~12μm | 10.36°×8.3° 6.23°×4.67° | 640*512,17μm 384*288,17μm | 法蘭連接 | 定焦無熱化 |
| 75mm | 1.0 | 8~12μm | 8.2°×6.64° 5.0°×3.7° | 640*512,17μm 384*288,17μm | M34*0.75 | 定焦無熱化 |
| 100mm | 1.0 | 8~12μm | 6.22°×4.98° 3.74°×2.8° | 640*512,17μm 384*288,17μm | M34*0.75 | 定焦無熱化 |
| 長波制冷型紅外調焦鏡頭 | ||||||
| 焦距 | F數 | 工作波段 | 視場角(H×V) | 探測器規格 | 調焦范圍 | 調焦方式 |
| 20mm | 2.0 | 7.7~9.3μm | 27.0°×21.7° | 640*512,15μm 320*256,30μm | 0.3m~∞ | 手動 |
| 50mm | 2.0 | 7.7~9.3μm | 11.0°×8.8° | 640*512,15μm 320*256,30μm | 0.3m~∞ | 手動 |
| 120mm | 2.0 | 7.7~9.3μm | 4.58°×3.66° | 640*512,15μm 320*256,30μm | 10m~∞ | 手動 |
| 180mm | 2.0 | 7.7~9.3μm | 3.05°×2.44° | 640*512,15μm 320*256,30μm | 10m~∞ | 電動 |
60/240mm 雙視場 | 2.0 | 7.7~9.3μm | 9.15°×7.32° 2.29°×1.83° | 640*512,15μm 320*256,30μm | 10m~∞ 50m~∞ | 電動 |
40-200mm 連續變焦 | 2.0 | 7.7~9.3μm | 13.68°×10.96° ～2.75°×2.2° | 640*512,15μm 320*256,30μm | 10m~∞ 50m~∞ | 電動/自動 |
