產品簡介
無人機探測中波紅外熱像儀由透射式連續變焦鏡頭和高靈敏度成像探測組件組成。光學鏡頭的焦距為100mm～400mm@F2，采用連續變焦設計；采用低噪聲高靈敏度成像技術，成像探測器組件分辨率為640×512@25μm，具有自適應非均勻性校正、大動態范圍圖像增強、自動調光等智能化圖像處理算法。在光學和結構設計中，采用光學窗口電磁屏蔽技術，和密封設計技術，保障產品具備在超強電磁輻射環境下的生存能力，以及在惡劣氣候環境中的適應能力；產品對大疆精靈4的實際跟蹤距離達5.8㎞以上。
產品特點
· 對大疆精靈4弱小目標的跟蹤距離達5.8km以上；
· 采用640×512@25μm大靶面探測器和F2光學系統，對弱小目標成像能量強；
· 具備超強電磁輻射環境下的生存能力；
· 密封設計，具備惡劣氣候環境下的生存能力。
技術指標
| 無人機探測中波紅外熱像儀 | ||
| 性能指標 | 探測器規格 | 640×512@25μm |
| 工作波段 | 3.7μm～4.8μm | |
| 制冷方式 | 斯特林制冷 | |
| F數 | 2.0 | |
| 幀頻 | 50Hz/100Hz（默認100Hz） | |
| 有效跟蹤距離 | ≥5.8km（能見度≥8km，濕度≤75%，對大疆精靈4） | |
| 最小可分辨溫差（MRTD） | ≤230mK | |
| 噪聲等效溫差（NETD） | ≤25mK（@293K，典型積分時間） | |
| 光學焦距 | 100mm～400mm連續變焦，全程圖像清晰 | |
| 視場大小 | 2.29°×1.83°～9.1°×7.3°（連續） | |
| 全程變焦時間 | ≤6s@20℃±5℃ | |
| 光軸一致性 | 從小視場到大視場切換過程中光軸一致性≤2個像素 | |
| 功能指標 | 具有連續變焦、多視場切換功能 | |
| 具有大、中、小三個視場下回掃功能 | ||
| 具有手動調焦、自動調焦 | ||
| 具有快門校正、背景校正功能 | ||
| 具有極性轉換、增益調節、亮度調節、圖像增強和幀同步輸出功能 | ||
| 具有開機自檢和指令自檢功能 | ||
| 具有全壽命累計工作時間查詢功能 | ||
| 環境適應性 | 工作溫度 | -40℃～+60℃ |
| 存儲溫度 | -45℃～+70℃ | |
| 振動試驗 | 滿足頻率范圍和功率譜密度要求（頻率5赫茲～500赫茲，時間12分鐘) | |
| 物理特性 | 外形尺寸 | ≤650mm×340mm×235mm（長×寬×高）（不含接插件及線纜） |
| 重量 | ≤35kg | |
| 接口 | 電源 | DC26V～34V，3A |
| 穩態功耗 | ≤30W@20℃±5℃ | |
| 視頻輸出 | PAL/CameraLink/光纖 | |
| 通信接口 | RS422 | |

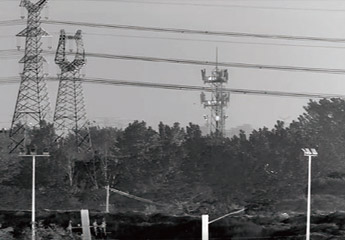

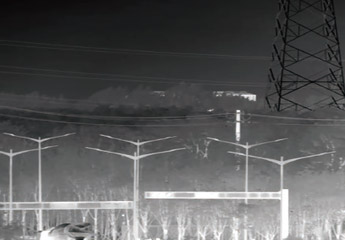

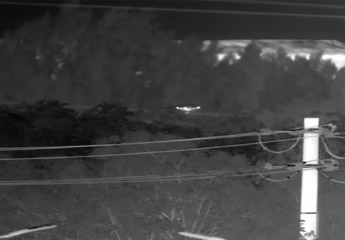

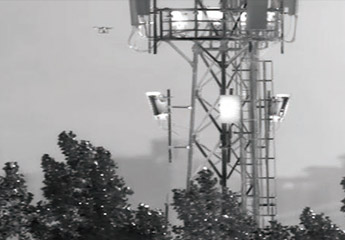

成像效果
